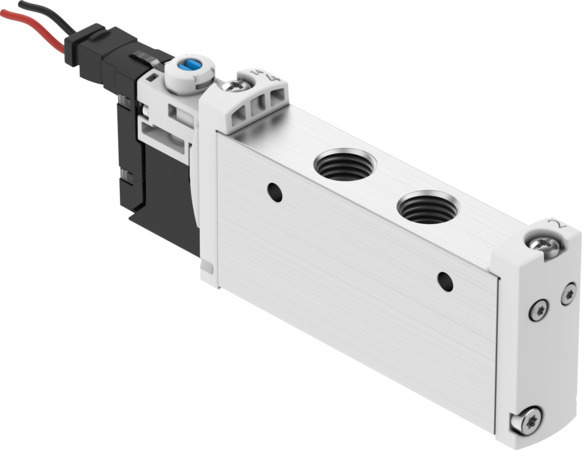

VUVG-L14-M52-MT-G18-1H2L-W1 Électrodistributeur FESTO 578164
Référence web : A700-D096195
Référence fabricant : 578164
Référence fabricant : 578164
VUVG-L14-M52-MT-G18-1H2L-W1 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | Par embase électrique |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP40, avec connecteur femelle |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991003 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette de raccordement, à trou débouchant |
| Diamètre nominal (MM) | 5.6 |
| Fonction de distributeur | 5/2, monostable |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 700, 780 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Pression de pilotage MPa (MPA) | 0.3, 0.8 |
| Pression de pilotage (BAR) | 3, 8 |
| Temps de commutation désactivé (MS) | 40 |
| Temps de commutation activé (MS) | 13 |
| Matériau joints d'étanchéité | HNBR, NBR |
| Commande manuelle auxiliaire | Monostable, bistable, couvert |
| Raccord pneumatique 4 | G1/8 |
| Raccord pneumatique 5 | G1/8 |
| Certification | RCM Mark, c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 700 |
| Impulsion de test négative max. pour signal 1 (MIS) | 900 |
| Caractéristiques de bobine | 24 V DC : 1 W |
| Facteur de marche | 100% |
| Classe de salle blanche | Classe 5 selon ISO 14644-1 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Taille du distributeur (MM) | 14 |
| Limitation de température ambiante et de température de fluide | -5 - 50 °C, Sans réduction du courant de maintien |
| Compatibilité avec le vide | non |
| Série | VUVG |
| Type de produit | électrodistributeur |
