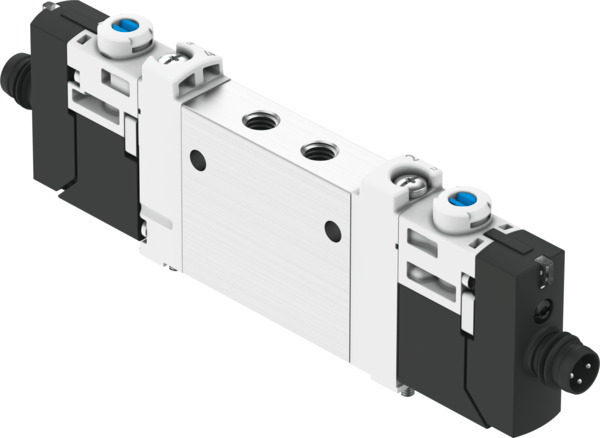

VUVG-LK10-T32C-AT-M5-1R8L-S Électrodistributeur FESTO 8042542
Référence : H2501001398
Référence web : A700-A434474
Référence fabricant : 8042542
Référence web : A700-A434474
Référence fabricant : 8042542
VUVG-LK10-T32C-AT-M5-1R8L-S Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | 3 pôles, Connecteur mâle, M8x1 codage A selon EN 61076-2-104 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 992904 |
| Structure de construction | Piston tiroir avec bague d'étanchéité |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur barrette de raccordement, à trou débouchant |
| Fonction de distributeur | 2x3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 1.5, 7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 180 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 2 | M5 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Temps de commutation désactivé (MS) | 14 |
| Temps de commutation activé (MS) | 12 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | HNBR, NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Fréquence de commutation max. (HZ) | 2 |
| Raccord pneumatique 4 | M5 |
| Certification | c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 1600 |
| Impulsion de test négative max. pour signal 1 (MIS) | 3000 |
| Caractéristiques de bobine | 24 V DC : 0,8 W |
| Facteur de marche | 100% |
| Certificat de l'organisme d'émission | UL MH19482 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED |
| Taille du distributeur (MM) | 10 |
| Série | VUVG |
| Type de produit | électrodistributeur |
