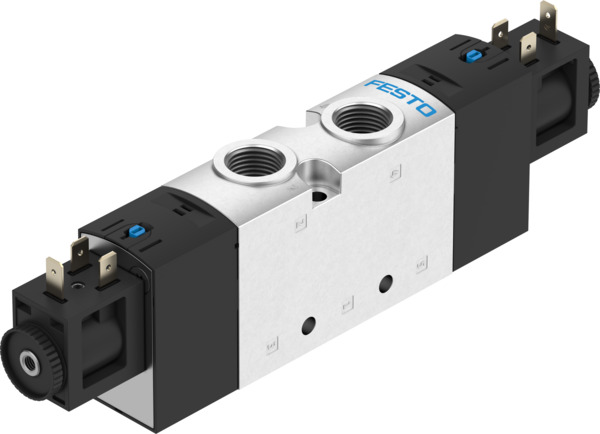

VUVS-L25-B52-D-G14-F8-1B2 Électrodistributeur FESTO 575520
Référence : D2501000891
Référence web : A700-A367154
Référence fabricant : 575520
Référence web : A700-A367154
Référence fabricant : 575520
VUVS-L25-B52-D-G14-F8-1B2 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Conforme aux standards industriels (11 mm), Forme B |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, avec connecteur femelle, selon IEC 60529 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, peint |
| Symbole | 991013 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette de raccordement, à trou débouchant |
| Diamètre nominal (MM) | 6.9 |
| Fonction de distributeur | 5/2 bistable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1300 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | HNBR, NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Valeur b | 0.4 |
| Temps de réponse (MS) | 11 |
| Raccord pneumatique 4 | G1/4 |
| Raccord pneumatique 5 | G1/4 |
| Certification | c UL us - Recognized (OL) |
| Valeur C (LSB) | 5,6 |
| Impulsion de test positive max. pour signal 0 (MIS) | 2000 |
| Impulsion de test négative max. pour signal 1 (MIS) | 3600 |
| Caractéristiques de bobine | 24 V DC : 3,3 W |
| Raccord d'échappement d'air de pilotage 82 | M5 |
| Raccord d'échappement d'air de pilotage 84 | M5 |
| Facteur de marche | 100% |
| Matériau de vis | Acier, Galvanisé |
| Raccord de trou de ventilation | non canalisé |
| Classification maritime | Voir certificat |
| Certificat de l'organisme d'émission | DNVGL-TAA000011J |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Taille du distributeur (MM) | 26,5 |
| Matériau du piston tiroir | Alliage d'aluminium corroyé |
| Série | VUVS |
| Type de produit | électrodistributeur |
Produits similaires
| Série | Connexion électrique | Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Taille de distributeur (mm) | Débit nominal normal avec QS-8 (l/min) | Débit nominal normal avec QS-6 (l/min) | Indication de l'état du signal | Conception | Mode d'actionnement | Mode de fixation | Diamètre nominal (MM) | Sens d'écoulement | Fonction d'échappement | Type de rappel | Type de commande | Raccord pneumatique 2 | Raccord pneumatique 3 | Pression de commande (bar) | Dimension modulaire (MM) | Raccord pneumatique 4 | Raccord pneumatique 5 | Matériau corps | Pression de pilotage MPa (MPA) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VUVG-L18-B52-G14-P1 Électrodistributeur FESTO 8033555
Référence web : A700-D096278
|
VUVG | 5/2 bistable | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 7.3 | G1/4 | 0.15, 0.8 | ||||||||||||||||||||
VUVG-L18-M52-M-G14-P1 Électrodistributeur FESTO 8033554
Référence web : A700-D096290
|
VUVG | 5/2, monostable | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 6.9 | Ressort mécanique | 0.3, 0.8 | ||||||||||||||||||||
|
VUVG-L18-M52-R-G14-P1 Électrodistributeur FESTO 8033553
Référence web : A700-D096297
|
VUVG | 5/2, monostable | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 6.9 | Ressort mécanique, Ressort pneumatique | G1/4 | 0.25, 0.8 | |||||||||||||||||||
|
VUVG-L18-P53C-G14-P1 Électrodistributeur FESTO 8033556
Référence web : A700-D096305
|
VUVG | 5/3, fermé | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 6.5 | Ressort mécanique | G1/4 | 0.3, 0.8 | |||||||||||||||||||
|
VUVG-L18-P53E-G14-P1 Électrodistributeur FESTO 8033557
Référence web : A700-D096316
|
VUVG | 5/3 à l'échappement | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | Ressort mécanique | G1/4 | 0.3, 0.8 | |||||||||||||||||||
|
VUVG-L18-P53U-G14-P1 Électrodistributeur FESTO 8033558
Référence web : A700-D096323
|
VUVG | 5/3, sous pression | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | Ressort mécanique | G1/4 | 0.3, 0.8 | |||||||||||||||||||
|
VUVG-L18-T32C-A-G14-P1 Électrodistributeur FESTO 8033547
Référence web : A700-D096329
|
VUVG | 2x3/2 monostable, fermé | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | Ressort pneumatique | G1/4 | 0.15, 0.8 | |||||||||||||||||||
|
VUVG-L18-T32C-M-G14-P1 Électrodistributeur FESTO 8033550
Référence web : A700-D096335
|
VUVG | 2x3/2 monostable, fermé | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | Ressort mécanique | 0.2, 0.8 | ||||||||||||||||||||
|
VUVG-L18-T32H-A-G14-P1 Électrodistributeur FESTO 8033549
Référence web : A700-D096340
|
VUVG | 2x3/2 monostable, ouvert/fermé | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | Ressort pneumatique | G1/4 | 0.15, 0.8 | |||||||||||||||||||
|
VUVG-L18-T32H-M-G14-P1 Électrodistributeur FESTO 8033552
Référence web : A700-D096344
|
VUVG | 2x3/2 monostable, ouvert/fermé | interne | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | Ressort mécanique | 0.2, 0.8 |
