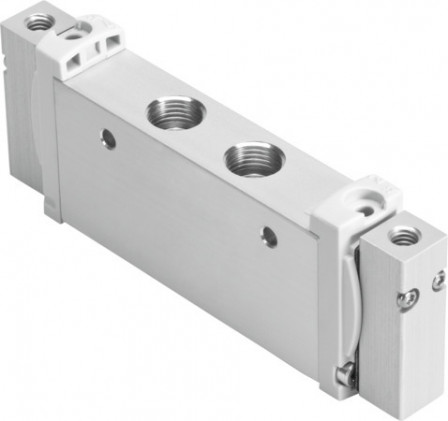

VUWG-L14-P53U-G18 Distributeur pneumatique FESTO 573836
Référence web : A700-D096811
Référence fabricant : 573836
Référence fabricant : 573836
VUWG-L14-P53U-G18 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991022 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette PR, à trou débouchant |
| Fonction de distributeur | 5/3, sous pression |
| Sens d'écoulement | réversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.9, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 600 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Chevauchement | recouvrement positif |
| Pression de pilotage (BAR) | 3, 10 |
| Temps de commutation désactivé (MS) | 30 |
| Temps de commutation activé (MS) | 8 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Raccord d’air de pilotage 12 | M5 |
| Matériau joints d'étanchéité | HNBR, NBR |
| Dimension modulaire (MM) | 16 |
| Commande manuelle auxiliaire | pas de |
| Temps de réponse (MS) | 16 |
| Raccord pneumatique 4 | G1/8 |
| Raccord pneumatique 5 | G1/8 |
| Raccord d’air de pilotage 14 | M5 |
| Classe de salle blanche | Classe 5 selon ISO 14644-1 |
| Taille du distributeur (MM) | 14 |
| Compatibilité avec le vide | oui |
| Série | VUWG |
| Type de produit | Distributeur pneumatique |
Produits similaires
| Série | Connexion électrique | Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Taille de distributeur (mm) | Débit nominal normal avec QS-8 (l/min) | Débit nominal normal avec QS-6 (l/min) | Indication de l'état du signal | Conception | Mode d'actionnement | Mode de fixation | Diamètre nominal (MM) | Sens d'écoulement | Fonction d'échappement | Type de rappel | Type de commande | Raccord pneumatique 2 | Raccord pneumatique 3 | Pression de commande (bar) | Dimension modulaire (MM) | Raccord pneumatique 4 | Raccord pneumatique 5 | Matériau corps | Pression de pilotage MPa (MPA) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VUWS-L25-M32C-A-G14 Distributeur pneumatique FESTO 575483
Référence web : A700-A503987
Référence : C2501000734 |
VUWS | 3/2 monostable, fermé | interne | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | irréversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
VUWS-L25-M32C-E-G14 Distributeur pneumatique FESTO 575484
Référence web : A700-D096842
|
VUWS | 3/2 monostable, fermé | externe | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | réversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
|
VUWS-L25-M32U-A-G14 Distributeur pneumatique FESTO 575498
Référence web : A700-D096844
|
VUWS | 3/2 monostable, ouvert | interne | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | irréversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
|
VUWS-L25-M32U-E-G14 Distributeur pneumatique FESTO 575499
Référence web : A700-D096846
|
VUWS | 3/2 monostable, ouvert | externe | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.3 | réversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
VUWS-L25-M52-A-G14 Distributeur pneumatique FESTO 575507
Référence web : A700-D096849
|
VUWS | 5/2, monostable | interne | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.9 | irréversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
|
VUWS-L25-M52-E-G14 Distributeur pneumatique FESTO 575508
Référence web : A700-D096851
|
VUWS | 5/2, monostable | externe | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 6.9 | réversible | Ressort pneumatique | G1/4 | 0,25, 1 | |||||||||||||||||
|
VUWS-L20-M52-A-G18 Distributeur pneumatique FESTO 575677
Référence web : A700-A298705
Référence : H2501100450 |
VUWS | 5/2, monostable | interne | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | irréversible | Ressort pneumatique | G1/8 | 0,25, 1 | |||||||||||||||||
VUWS-L20-M52-E-G18 Distributeur pneumatique FESTO 575678
Référence web : A700-D096833
|
VUWS | 5/2, monostable | externe | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 5.7 | réversible | Ressort pneumatique | G1/8 | 0,25, 1 | |||||||||||||||||
|
VUWS-L20-P53U-M-G18 Distributeur pneumatique FESTO 575690
Référence web : A700-D096838
|
VUWS | 5/3, sous pression | interne | pas de | pneumatique | au choix :, sur barrette de raccordement, à trou débouchant | 4.8 | réversible | Ressort mécanique | G1/8 | 0,25, 1 | |||||||||||||||||
VUVS-LT20-M32C-MD-G18-F7 Électrodistributeur FESTO 577490
Référence web : A700-D096665
|
VUVS | 3/2 monostable, fermé | interne | Monostable, bistable | électrique | au choix :, sur barrette de raccordement, à trou débouchant | 5.2 | irréversible | Ressort mécanique | G1/8 |
