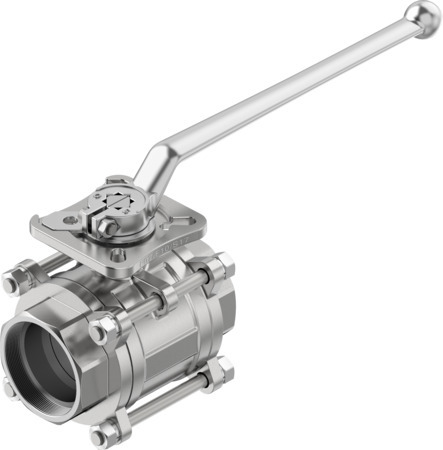

VZBE-21/2-WA-63-T-2-F0710-M-V15V15 Robinet à boisseau sphérique FESTO 8089063
Référence web : A700-D080974
Référence fabricant : 8089063
Référence fabricant : 8089063
VZBE-21/2-WA-63-T-2-F0710-M-V15V15 Robinet à boisseau sphérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Robinet à boisseau sphérique VZBE-21/2-WA-63-T-2-F0710-M-V15V15 Robinet à boisseau sphérique VZBE-21/2-WA-63-T-2-F0710-M-V15V15 DN65; PN63; Manchon soudé; Plan de perçage 07 et 10; Fonction 2/2; Actionnement avec levier à main
Documentations techniques
Fiches technique
Détails techniques
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Acier allié moulé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne sur les dispositifs sous pression |
| Symbole | 991458 |
| Structure de construction | Vanne à boisseau sphérique 2 voies avec levier à main |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 2/2 |
| Sens d'écoulement | réversible |
| Pression nominale de vanne PN | 63 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-], Eau, Gaz inertes, Liquides neutres, Vapeur |
| Température du fluide (GC) | -20, 200 |
| Débit Kv (MQH) | 684 |
| Note sur le matériau | Conforme à RoHS |
| Matériau joint de clapet | PTFE, modifié |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Matériau joints d'étanchéité | FPM, PTFE |
| Certification | CRN |
| Selon la norme | ASME B16.11, ISO 5211 |
| Indication de la position de commutation | Sens de la fente = sens d'écoulement |
| Diamètre nominal DN | 65 |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Raccord de vanne | Extrémité à souder selon ASME B16.11 |
| Référence matériau du boîtier | 1.4408/CF8M |
| Matériau de bille | Acier allié moulé |
| Plan de pose des flasques | F07, F10 |
| Référence matériau bille | 1.4408/CF8M |
| Référence matériau d'arbre | 1,4401 |
| Couple de démarrage avec une différence de pression, pression nominale vanne PN (NM) | 79 |
| Type de produit | Robinet à boisseau sphérique |
| Série | VZBE |
| Diamètre intérieur (mm) | 63 |
