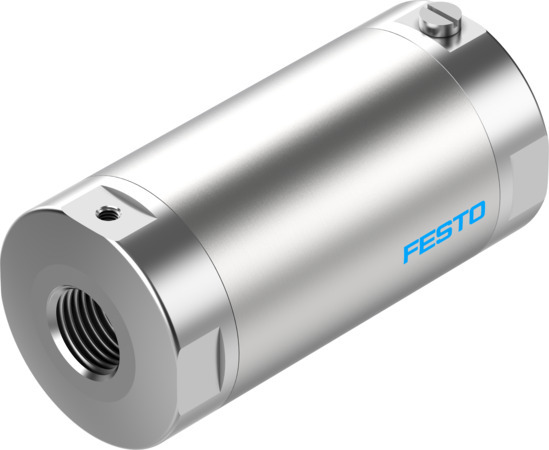

VZQA-C-M22C-6-GG-V2V4E-4 Vanne à manchon FESTO 8091739
Référence web : A700-D081126
Référence fabricant : 8091739
Référence fabricant : 8091739
VZQA-C-M22C-6-GG-V2V4E-4 Vanne à manchon
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 992981 |
| Structure de construction | Vanne à manchon à commande pneumatique |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 2/2 monostable, fermé |
| Sens d'écoulement | réversible |
| Pression du fluide (PSI) | 0, 0,4, 4, 58 |
| Pression nominale de vanne PN | 10 |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | à commande externe |
| Pression de service (PSI) | 0,35, 0,6, 3,5, 50,75, 6, 87 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:1], Eau |
| Viscosité max. (22S) | 4000 |
| Température du fluide (GC) | -5, 100 |
| Débit Kv (MQH) | 0,7 |
| Note sur le matériau | Conforme à RoHS |
| Temps de commutation désactivé (MS) | 125 |
| Temps de commutation activé (MS) | 125 |
| Température de stockage (GC) | 5, 20 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:1] |
| Matériau joints d'étanchéité | FPM |
| Raccord d'air de pilotage auxiliaire 12 | M3 |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Matériau de cuve | PPS |
| Diamètre nominal DN | 6 |
| Raccord de vanne | G1/4 |
| Référence matériau du boîtier | 1,4301 |
| Matériau du couvercle de boîtier | Acier inoxydable fortement allié |
| Pression d'éclatement (PSI) | 1,6, 16, 232 |
| Matériau élément de blocage | EPDM |
| Note sur la pression du fluide | L'utilisation dans le domaine du vide a été testée jusqu'à -0,09 MPa avec de l'air à température ambiante.l'application, il peut être nécessaire d'appliquer un contre-vide du côté de la commande afin de garantir le flux de fluide. |
| Référence matériau du couvercle de boîtier | 1.4404/AISI 316L |
| Type de produit | Vanne à pincement |
| Série | VZQA |
