VZQA-C-M22U-15-S1S1-V4V4S1-4 Vanne à manchon FESTO 3022837
Référence web : A700-D081140
Référence fabricant : 3022837
Référence fabricant : 3022837

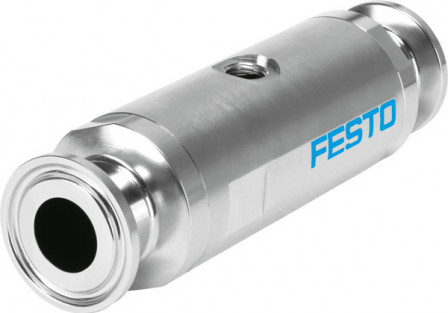

VZQA-C-M22U-15-S1S1-V4V4S1-4 Vanne à manchon
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vanne à manchon VZQA-C-M22U-15-S1S1-V4V4S1-4 Vanne à manchon pneumatique en acier inoxydable, position de sécurité ouverte, raccord à manchon de serrage, DN15. Conception=Vanne à manchon à commande pneumatique, Mode d'actionnement=pneumatique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=Pose de conduites
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 995245 |
| Structure de construction | Vanne à manchon à commande pneumatique |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 2/2 monostable, ouvert |
| Sens d'écoulement | réversible |
| Pression du fluide (PSI) | 0, 0,4, 4, 58 |
| Pression nominale de vanne PN | 10 |
| Type de rappel | Résilience |
| Mode de pilotage | à commande externe |
| Pression de service (PSI) | 0,1, 0,65, 1, 14,5, 6,5, 94,25 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-] |
| Viscosité max. (22S) | 4000 |
| Température du fluide (GC) | -5, 150 |
| Débit Kv (MQH) | 5 |
| Note sur le matériau | Conforme à RoHS |
| Temps de commutation désactivé (MS) | 250 |
| Temps de commutation activé (MS) | 250 |
| Température de stockage (GC) | 5, 30 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | FPM |
| Raccord d'air de pilotage auxiliaire 12 | G1/8 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Aptitude alimentaire | voir la déclaration de conformité |
| Matériau de cuve | PA6 |
| Diamètre nominal DN | 15 |
| Raccord de vanne | Raccord clamp selon ASME-BPE type A |
| Pression différentielle (PSI) | 0,25, 2,5, 36,25 |
| Référence matériau du boîtier | 1,4404 |
| Matériau du couvercle de boîtier | Acier inoxydable fortement allié |
| Pression d'éclatement (PSI) | 1,6, 16, 232 |
| Matériau élément de blocage | VMQ (silicone) |
| Note sur la pression du fluide | L'utilisation dans le domaine du vide a été testée jusqu'à -0,09 MPa avec de l'air à température ambiante.l'application, il peut être nécessaire d'appliquer un contre-vide du côté de la commande afin de garantir le flux de fluide. |
| Pression de surcharge (PSI) | 0,78, 113,1, 7,8 |
| Type de produit | Vanne à pincement |
| Série | VZQA |
