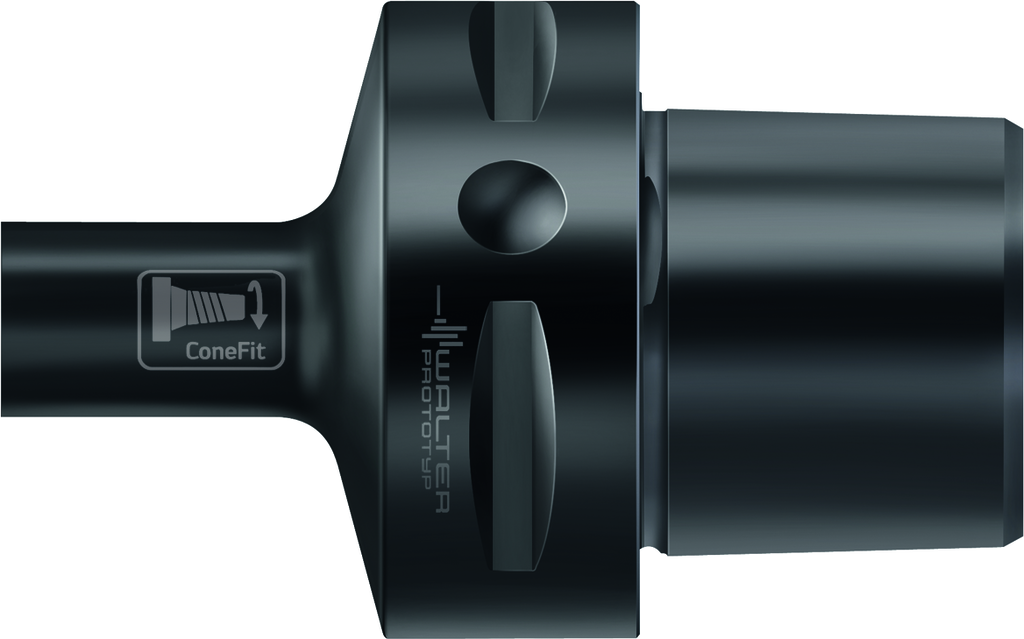

Attachement Walter CaptoTM WALTER AK681.C5.E20.047
Référence web : I994-B686753
Référence fabricant : AK681.C5.E20.047
Référence fabricant : AK681.C5.E20.047
Attachement Walter CaptoTM
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Attachement Walter CaptoTM AK681 • métrique • Pour têtes de fraisage ConeFit • ISO 26623 • d1=C5 • d11=E20
Détails techniques
| 8d10df828e54804d226e58c8132a8e76_mm | 19 |
| Longueur fonctionnelle l4 (mm) | 47 |
| Désignation d'outil Désignation (mm) | AK681.C5.E20.047 |
| Poids Poids (kg) | 0,52 |
| Code de la taille de la liaison d1 (mm) | C5 |
| 0305abeba6e6aa89f8c7d0f0be1120a4_mm | E20 |
| Type d'attachement de base, du côté de machine CCTMS (mm) | CCS |
| Type d'attachement de base, du côté de la pièce à usiner CCTWS | SAC |
| Code de connexion du côté de la pièce CCWS | SAC04A0200**** |
| Entrée du fluide de refroidissement CNSC | 1 |
| Pression du fluide de refroidissement CP (MPa) | 100 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| af541dc9465c9b44d1907c512565154c_mm | A |
| Sortie du fluide de refroidissement CXSC (mm) | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 500 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 200 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 47 |
| Longueur de porte-à-faux LPR (mm) | 47 |
| Longueur de queue LS (mm) | 30 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 77 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| Moment de rotation TQ (Nm) | 50 |
| Classification par image TSYC | AK681 |
| Masse (poids) WT (kg) | 0,523 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -47 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
