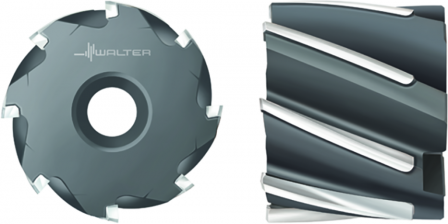

Fraises à dresser hélicoïdales brasées WALTER F1675.B.050.Z06.40.K
Référence web : I994-B700591
Référence fabricant : F1675.B.050.Z06.40.K
Référence fabricant : F1675.B.050.Z06.40.K
Fraises à dresser hélicoïdales brasées
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

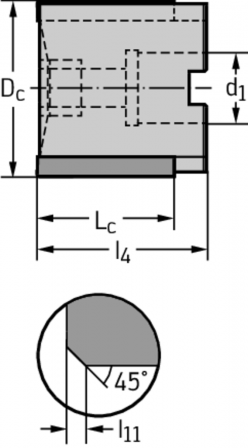

Fraises à dresser hélicoïdales brasées F1675 • Alésage cylindrique Entraînement transversal DIN 138 • κ=90° • métrique • Dc=50mm • Z=6
Détails techniques
| Série | F1675 |
| Longueur d'arête de coupe Lc (mm) | 40 |
| cb3da47ca79bec817051868d770e3cac_mm | 0,8 |
| 764b8f06e13b82d7f6f6f7299a4712aa_mm | 50 |
| Diamètre de liaison d1 (mm) | 22 |
| Longueur fonctionnelle l1 (mm) | 50 |
| Désignation d'outil Désignation (mm) | F1675.B.050.Z06.40.K |
| Poids Poids (kg) | 0,47 |
| Nombre de dents Z (mm) | 6 |
| Pression du fluide de refroidissement CP (MPa) | 0 |
| 47b9ef7a64b5c446e6d486dadb6a7efb | 0 |
| Unité du dimensionnement d'attachement CUB | M |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | G |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 220 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 50 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 48,2 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 25 |
| 549983e4964708ab04f044f3951a7304_° | R |
| d0464f9f4cac55deca06ec8e4c7214f2_° | INT |
| df114c2f3c51651babe5cb30985604e5_° | 5 |
| ef9147cb43f470e98f404b338c933b97_° | 25 |
| Désignation du matériau de coupe du fabricant GRADE | WKM |
| Direction de coupe HAND | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| 933871b15bef4015d675e06be1401279_° | 45 |
| longueur de corps de base LB (mm) | 50 |
| Longueur fonctionnelle LF (mm) | 50 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 50 |
| Longueur de porte-à-faux OHX (mm) | 50 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 1 |
| Le tour par minute, max. RPMX (1/min) | 6500 |
| Classification par image TSYC | F1675-B |
| Rapport diamètre-longueur ULDR | 2 |
| Masse (poids) WT (kg) | 0,468 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -50 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| 528a93c6ed16095d25316b25516f3ed0 | mm |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 6 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 6 |
