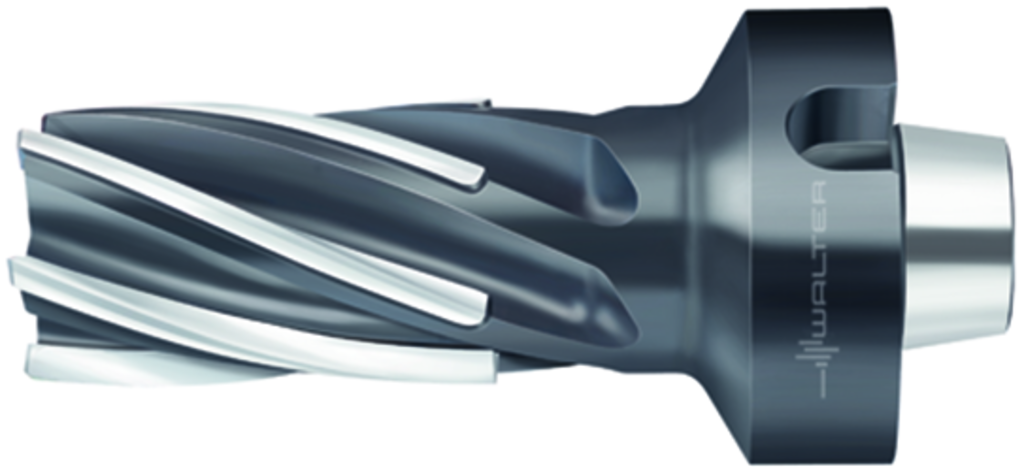

Fraises à dresser hélicoïdales brasées WALTER F1682.N6.040.Z06.63.K
Référence web : I994-B700604
Référence fabricant : F1682.N6.040.Z06.63.K
Référence fabricant : F1682.N6.040.Z06.63.K
Fraises à dresser hélicoïdales brasées
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises à dresser hélicoïdales brasées F1682 • Attachement modulaire NCT • κ=90° • métrique • Dc=40mm • Z=6
Détails techniques
| Série | F1682 |
| Longueur d'arête de coupe Lc (mm) | 63 |
| cb3da47ca79bec817051868d770e3cac_mm | 0,8 |
| 764b8f06e13b82d7f6f6f7299a4712aa_mm | 40 |
| Diamètre de queue d1 (mm) | 63 |
| Longueur totale l1 (mm) | 136 |
| Longueur fonctionnelle l4 (mm) | 120 |
| Désignation d'outil Désignation (mm) | F1682.N6.040.Z06.63.K |
| Poids Poids (kg) | 1,27 |
| f8e9b120a08fa773b9a3d66c319ab9e2_MPa | 6 |
| 47b9ef7a64b5c446e6d486dadb6a7efb | 0 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 630 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 40 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 1,5 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 25 |
| Sens de torsion FHH (1/min) | R |
| d0464f9f4cac55deca06ec8e4c7214f2_kg | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 5 |
| ef9147cb43f470e98f404b338c933b97_° | 25 |
| Désignation du matériau de coupe du fabricant GRADE (°) | WKM |
| Direction de coupe HAND | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| 933871b15bef4015d675e06be1401279_° | 45 |
| Longueur fonctionnelle LF (mm) | 120 |
| Longueur de queue LS (mm) | 16 |
| Longueur utile LU (mm) | 93 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 136 |
| Longueur de porte-à-faux OHX (mm) | 120 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 1,5 |
| Le tour par minute, max. RPMX (1/min) | 8000 |
| Classification par image TSYC | F1682-N |
| Rapport diamètre-longueur ULDR | 2,325 |
| Masse (poids) WT (kg) | 1,267 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -120 |
| 15b98b0a1494c5e702d6d1ce8ec7c3b0 | mm |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 6 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 6 |
