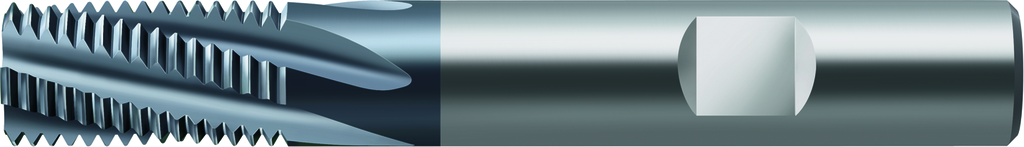

Fraises à fileter monobloc WALTER H5150106-M12X1.5
Référence web : I994-B698717
Référence fabricant : H5150106-M12X1.5
Référence fabricant : H5150106-M12X1.5
Fraises à fileter monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises à fileter monobloc • TME • M60 • TICN • ≤2xD • Queue DIN 6535 HB • P=1,5mm • Dc=12mm

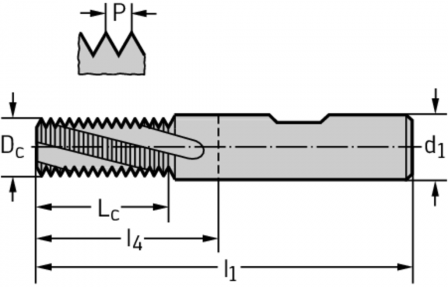

Détails techniques
| ff9be45f65cc95003b74bcbb7eeddc4e_mm | 22,5 |
| Diamètre de coupe Dc (mm) | 12 |
| Diamètre de liaison d1 (mm) | 12 |
| 82ca2474cde3c3287e5e7651984d3344_mm | MF 12X1.5 |
| Longueur totale l1 (mm) | 83 |
| Longueur fonctionnelle l4 (mm) | 38 |
| Désignation d'outil Désignation (MPa) | H5150106-M12X1.5 |
| Pas du filetage P (mm) | 1,5 |
| Nombre de dents Z | 5 |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | G |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 120 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 12 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 20 |
| Sens de torsion FHH | R |
| Type de forme du côté de la machine FMT (mm) | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 7,5 |
| Désignation du matériau de coupe du fabricant GRADE | TICN |
| Direction de coupe HAND (mm) | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 0 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 60,5 |
| Longueur de queue LS (mm) | 45 |
| Longueur de serrage LSC (mm) | 45 |
| Longueur utile LU (mm) | 22,5 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 83 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| gradient du cône TG | 0 |
| 04e88e7823ab47d7672507119f2c566c | M |
| ea1d11fcd6ba949050d9a3df45326abf_mm | 1,5 |
| 2e8bec55f057a13338b78534a0efb81a | F |
| Classification par image TSYC | H5150106 |
| 414e9cf25a87f2601b07765b6b1b84ba | E |
| Masse (poids) WT (kg) | 0,114 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -83 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 5 |
| Procédé d'usinage J8 | FSC |
| Numéro standard Caractéristique NSM | DIN4000-82 |
