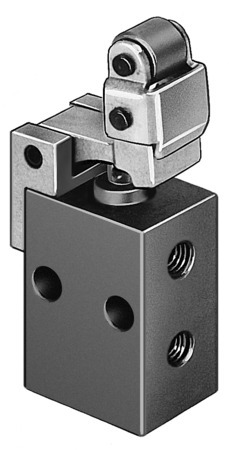

L-3-M5 Distributeur à levier à galet escamotable FESTO 3628
Référence : 250100037
Référence web : A700-A071746
Référence fabricant : 3628
Référence web : A700-A071746
Référence fabricant : 3628
L-3-M5 Distributeur à levier à galet escamotable
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur à levier à galet escamotable L-3-M5 avec retour à vide. Fonction fermé au repos. Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=mécanique, Débit nominal normal=80 l/min, Pression de service=-0,95 - 8 bar, Conception=Siège plat
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Zinc moulé sous pression |
| Symbole | 991096 |
| Force d’actionnement (N) | 16,5 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | mécanique |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 2 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [-:-:-] |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 80 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | M5 |
| Raccord pneumatique 2 | M5 |
| Matériau joints d'étanchéité | NBR |
| Série | L |
| Type de produit | Distributeur à levier à galet escamotable |
Produits similaires
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Matériau levier | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Pression de commande (bar) | Raccord pneumatique 5 | Force de déverrouillage (N) | Force transversale max. sur l'actionneur (N) | Limite de course max. (dure) (MM) | Vistesse max. d'actionnement pour mouvement latéral (m/s) | Chevauchement | Pression de service MPa (MPa) | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VHEF-V-B52-G14 Distributeur à levier basculant FESTO 5300035
Référence web : A700-D094675
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | 0.6 | |||||||||||||||||||
|
VHEF-V-B52-G18 Distributeur à levier basculant FESTO 5300033
Référence web : A700-D094676
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | 0.6 | |||||||||||||||||||
|
VHEF-V-M52-M-G14 Distributeur à levier basculant FESTO 5300034
Référence web : A700-D094679
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2, monostable | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | |||||||||||||||||||
|
VHEF-V-M52-M-G18 Distributeur à levier basculant FESTO 5300032
Référence web : A700-D094680
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2, monostable | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | |||||||||||||||||||
VHEF-VT-B32-G14 Distributeur à levier basculant FESTO 5300039
Référence web : A700-A589222
Référence : H2505300491 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 6 | 3/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | Recouvrement nul | 0.8 | |||||||||||||||||||
|
VHEF-VT-B32-G18 Distributeur à levier basculant FESTO 5300037
Référence web : A700-A678089
Référence : 250104726 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.6 | 3/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | Recouvrement nul | 0.8 | |||||||||||||||||||
|
VHEF-VT-M32-M-G14 Distributeur à levier basculant FESTO 5300038
Référence web : A700-D094685
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 6 | 3/2 monostable, ouvert/fermé | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | Recouvrement nul | |||||||||||||||||||
|
VHEF-VT-M32-M-G18 Distributeur à levier basculant FESTO 5300036
Référence web : A700-D094686
Référence : D2501001666 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.6 | 3/2 monostable, ouvert/fermé | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | Recouvrement nul | |||||||||||||||||||
VHEF-H-B52-G14 Distributeur à manette FESTO 8080931
Référence web : A700-A643721
Référence : H2501002108 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | 0.5 | |||||||||||||||||||
VHEF-H-B52-G18 Distributeur à manette FESTO 8080932
Référence web : A700-D094612
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | 0.5 |
