Mini-cartouches WALTER FR674
Référence web : I994-B702686
Référence fabricant : FR674
Référence fabricant : FR674
Mini-cartouches
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

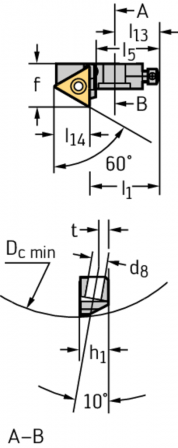

Mini-cartouches FR674 • métrique • Droite • κ=60° • Dc(min)=20mm
Détails techniques
| Diamètre de liaison d8 (mm) | 4,5 |
| Diamètre de coupe minimal Dc min (mm) | 20 |
| Hauteur du pic h1 (mm) | 8 |
| Cote a sur la longueur fonctionnelle l14 (mm) | 9,1 |
| Écartement des attachements l13 (mm) | 12 |
| Hauteur du trou de fixation t (mm) | 3,2 |
| Longueur totale l1 (mm) | 28 |
| Désignation d'outil Désignation | FR674 |
| Plaquettes amovibles possibles Type | TC .. 1102 .. |
| Largeur fonctionnelle f (mm) | 11 |
| Taille d'attachement de base du côté de machine C2 | 085L |
| Masse (poids) D7 (kg) | 0,012 |
| Angle d'attaque E1 (°) | 60 |
| Angle de coin plaquette de coupe E3 (°) | 60 |
| Direction de coupe F1 | R |
| Forme de porte-outil F2 | G |
| Genre de montage de plaquette F5 | S |
| Longueur vis de réglage G10 (mm) | 12 |
| distance de l'alésage 1 G4 (mm) | 12 |
| Diamètre d'alésage de fixation G6 (mm) | 4,5 |
| Hauteur d'alésage de fixation G8 (mm) | 3,2 |
| Version de l'outil (code du matériau du corps de l'outil) H4 | S |
| Norme J1 | - |
| Identification du numéro de commande J21 | FR674 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | ISO$TC1102003****04 |
| Désignation de la plaquette de coupe J42 | TCMT 2(1.5)0 RE=0 |
| Code de connexion, du côté de la machine J6 | KKW01C085L$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | DDI |
| Numéro standard Caractéristique NSM | DIN4000-175 |
