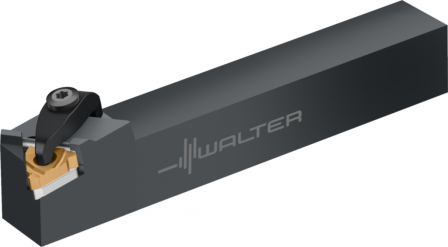

Outil à queue – Filetage extérieur WALTER T1011.08R-TS16-S
Référence web : I994-G629947
Référence fabricant : T1011.08R-TS16-S
Référence fabricant : T1011.08R-TS16-S
Outil à queue – Filetage extérieur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Outil à queue – Filetage extérieur T1011...-S • pouce • Section carrée • Droite • 13x13mm • NT .. SE16 ..
Détails techniques
| ee1afc2857a59f9d259f3209ae75ba87_inch | 0,5 |
| 16ba3c32e6fcc0837520d9ab1bcc270d_inch | 0,5 |
| c20d92502539d168d373855cf208054b_mm | 16 |
| Longueur totale l1 (inch) | 5 |
| Longueur fonctionnelle l4 (inch) | 0,84 |
| Désignation d'outil Désignation (mm) | T1011.08R-TS16-S |
| Plaquettes amovibles possibles Type | TS16-E |
| faaa9c1c8b40ff0ec5757013dbe4e504_inch | 0,5 |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 808 |
| 870457dd05d242c84bc63a270b37a8d7 | 0 |
| Type de forme du côté de la machine FMT | EXT |
| 442597a1f3690a6f73f161fb670b1a5f_mm | 12,7 |
| Direction de coupe HAND (mm) | R |
| Hauteur fonctionnelle HF (mm) | 12,7 |
| Code de connexion, plaquette de coupe IIC (°) | WR$$NTSE16**2R***** |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 127 |
| 038b50db6b22254f180f4ca36b3d026a_mm | 21,34 |
| Longueur de porte-à-faux LPR (mm) | 127 |
| Désignation de la plaquette de coupe MIID | TS16-ER1.5ISO |
| nombre des possibilités d'utilisation NOI | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 127 |
| Angle de rotation phi PHI (°) | -90 |
| Angle de rotation rho RHO (°) | 1 |
| Forme de plaquette SC | T |
| Codage des places de plaquette SSC | 16 |
| 1f517a5e66f2e04f7eada53cada4423c | RH |
| Classification par image TSYC | T1011-08-20-R-TS-INCH-S |
| Masse (poids) WT (kg) | 0,183 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -127 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 12,7 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | -12,7 |
