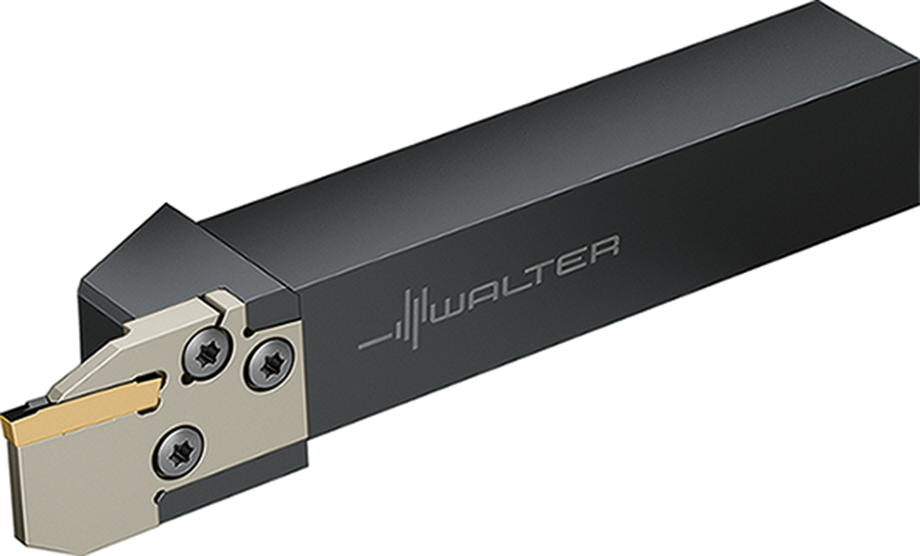

Outil à queue – Gorges radiales WALTER NCBE25-2525R-GX24-3-21

Référence web : I994-B715438
Référence fabricant : NCBE25-2525R-GX24-3-21

Outil à queue – Gorges radiales

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Outil à queue – Gorges radiales NCBE • Serrage par vis • métrique • Section carrée • Droite • GX24 • s=4mm • Tmax=21mm

Détails techniques

Serrage	Vis
Série	NCBE
0eeb52660c85eacc90a593f865c7c067_mm	79
b3a6e82a1aa3d76f182956881910c429_mm	4 - 5
Longueur totale l₁ (mm)	162
Désignation d'outil Désignation (mm)	NCBE25-2525R-GX24-3-21
Plaquettes amovibles possibles Type (mm)	GX24-3E ..; GX24-3F ..
Entrée du fluide de refroidissement CNSC (mm)	0
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	A
6837b9fd30d2d7c8c8a7105319dc3f7c_mm	4
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	2525
Type de forme du côté de la machine FMT	EXT
Angle d'arête orthogonal GAMO (°)	0
442597a1f3690a6f73f161fb670b1a5f_mm	25
Direction de coupe HAND (kg)	R
Hauteur fonctionnelle HF (mm)	25
Code de connexion, plaquette de coupe IIC	WR$$GX243000*FX
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
Angle d'inclinaison LAMS (°)	0
Longueur fonctionnelle LF (mm)	162
8cd66edf49974c25670f02ed744534b4	162
Longueur de porte-à-faux LPR (mm)	162
Désignation de la plaquette de coupe MIID	GX24-3
nombre des possibilités d'utilisation NOI	50
Quantitée résiduelle de réaffûtage OAL (mm)	162
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Classification par image TSYC	NCBER-GX24-ISO
9b49a01f2356f33f48572903010f1b64_mm	29,9
Masse (poids) WT (kg)	0,761
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-162
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	25
Numéro standard Caractéristique NSM	DIN4000-90

Produits similaires

	Largeur de rainurage / tronçonnage s	Hauteur de queue h = h 1 (mm)	Profondeur de coupe maximale D 2 (mm)	Profondeur de coupe maximale T max (mm)	Largeur de rainurage / tronçonnage s (mm)	Serrage	Porte à faux maximal	sens	Série	Taille du module	Longueur totale l 1 (mm)
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009191 WALTER NCBE20-2020L-GX24-2-21 Référence web : I994-B715431 Détails	3	20	63	21	3	Vis	42	L	NCBE	E20	132
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009192 WALTER NCBE20-2020R-GX24-2-21 Référence web : I994-B715432 Détails	3	20	63	21	3	Vis	42	R	NCBE	E20	132
Outil à queue – Gorges radiales WALTER NCBE25-2525L-GX24-2-21 Référence web : I994-B715433 Détails						Vis			NCBE
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009195 WALTER NCBE25-2525L-GX24-3-21 Référence web : I994-B715434 Détails	4	25	79	21	4 - 5	Vis	47	L	NCBE	E25	162
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009197 WALTER NCBE25-2525L-GX24-4-21 Référence web : I994-B715435 Détails	6	25	79	21	6	Vis	47	L	NCBE	E25	162
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009199 WALTER NCBE25-2525L-GX24-5-21 Référence web : I994-B715436 Détails	8	25	79	21	8	Vis	47	L	NCBE	E25	162
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009194 WALTER NCBE25-2525R-GX24-2-21 Référence web : I994-B715437 Détails	3	25	79	21	3	Vis	47	R	NCBE	E25	162
Outil à queue – Gorges radiales WALTER NCBE25-2525R-GX24-3-21 Référence web : I994-B715438 Détails						Vis			NCBE
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009198 WALTER NCBE25-2525R-GX24-4-21 Référence web : I994-B715439 Détails	6	25	79	21	6	Vis	47	R	NCBE	E25	162
Fin de commercialisation Produit remplacé Outil à queue – Gorges radiales 5009200 WALTER NCBE25-2525R-GX24-5-21 Référence web : I994-B715440 Détails	8	25	79	21	8	Vis	47	R	NCBE	E25	162
