Plaquettes de tournage CBN – rhombique positive 80° WALTER CCGW09T308TM-2 WBH30
Référence web : I994-B704214
Référence fabricant : CCGW09T308TM-2 WBH30
Référence fabricant : CCGW09T308TM-2 WBH30

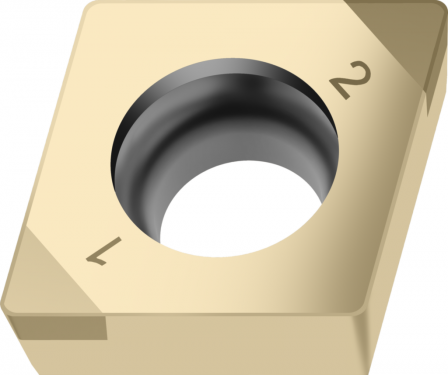

Plaquettes de tournage CBN – rhombique positive 80°
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Plaquettes de tournage CBN – rhombique positive 80° CCGW ...-TM • WBH30 • r=0,8mm
Détails techniques
| Angle de dépouille principal α (°) | 7 |
| d9a2fbd92c08363911b30cbd489170f1_° | 0.1–0.5 mm |
| Nombre d'arêtes de coupe Nombre d'arêtes de coupe (mm) | 2 |
| Avance f (mm) | 0.05–0.25 mm |
| Longueur d'arête de coupe l (mm) | 9,67 |
| a05ef6c49db97bf26887f29ede130b34_mm | 2,7 |
| Désignation Désignation (mm) | CCGW09T308TM-2 WBH30 |
| Rayon r (mm) | 0,8 |
| Angle de coin plaquette de coupe EPSR (°) | 80 |
| Désignation du matériau de coupe du fabricant GRADE | WBH30 |
| Désignation normée du matériau de coupe, application principale GRDPRIO | - |
| Version de plaquette HAND (mm) | N |
| cercle inscrit IC (mm) | 9,525 |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC | ISO$CC09T3083NB$$08 |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 9,672 |
| longueur d'arête de coupe limitée LE (mm) | 2,7 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 0,8 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 3,969 |
| Épaisseur de plaquette S1 (mm) | 3,969 |
| Codage des places de plaquette SSC | 9 |
| Classe de tolérance TC | G |
| Exécution et nombre d'arêtes de coupe rapportées TCE | B |
| Classification par image TSYC | CCGW_TM-2 |
| Identificateur de racleur WEP | 0 |
| Masse (poids) WT (kg) | 0,004 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
