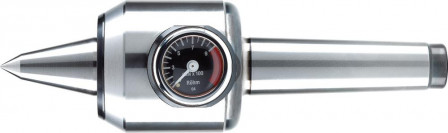

Pointe tournante 652-20ACVL T506 CM6 RÖHM 33120020

Référence web : A589-C619897
Référence fabricant : 33120020

Pointe tournante 652-20ACVL T506 CM6

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Pointe tournante - AC-VL CONTROL allongéeModèle : corps et pointe forgés dans la matrice, trempés et rectifiés. La pointe peut être réaffûtée plusieurs fois et montée sur queue, avec déport faible de la pointe allongée à 60°. Roulement mécanique haute précision avec joint à lèvre. Lecture directe de la capacité de serrage en daN sur le manomètre. Applications : particulièrement adaptée comme contre-pointe pour les entraîneurs frontaux, pour déterminer la pression de serrage et la maintenir à un niveau constant et pour serrer les pièces à usiner longues et élancées afin d’éviter la flexion.

Détails techniques

Emmanchement (CM)	6
Cote A (mm)	223
Cote B (mm)	120
Cote D (mm)	52
Cote G (mm)	63,348
Cote K (mm)	80
Cote J (mm)	24
Précision de concentricité max. (mm)	0,015
Force de serrage axiale max. (daN)	2000
Poids max. de la pièce à usiner (kg)	2500
Vitesse de rotation max. (tr/mn)	1800
