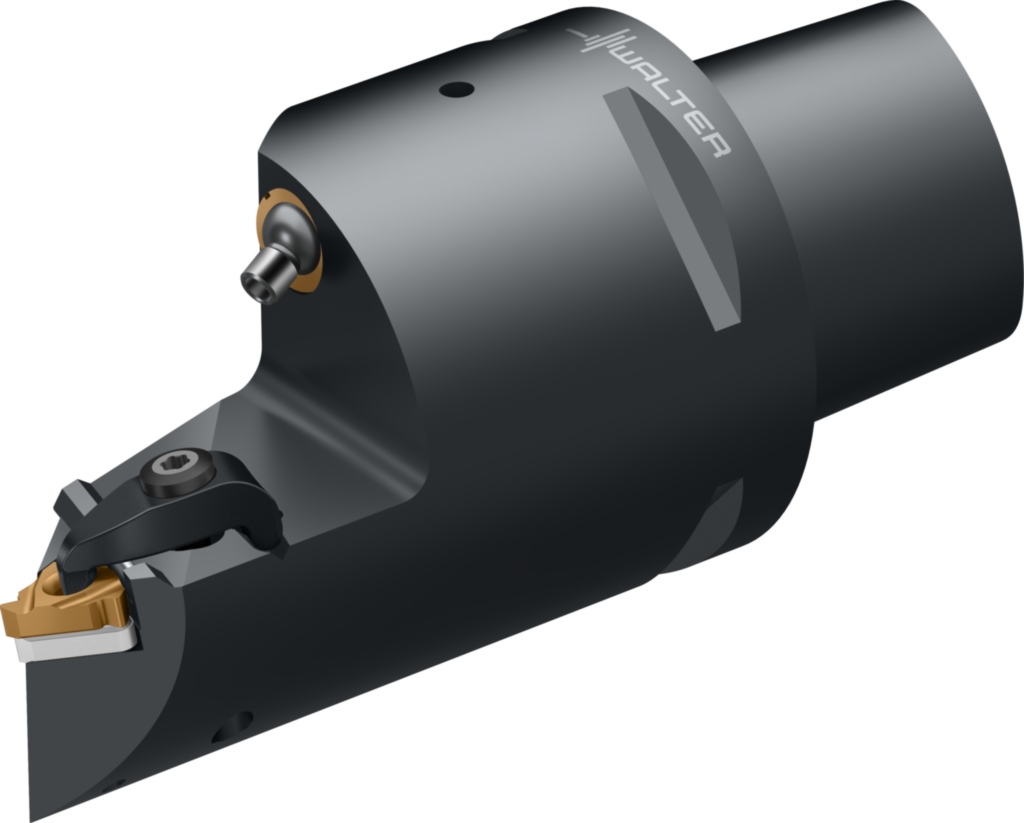

Porte-outil de tournage 45° – Filetage extérieur WALTER T1051-C6R-18100-TS16
Référence web : I994-H137115
Référence fabricant : T1051-C6R-18100-TS16
Référence fabricant : T1051-C6R-18100-TS16
Porte-outil de tournage 45° – Filetage extérieur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Porte-outil de tournage 45° – Filetage extérieur T1051-C... • métrique • Walter CaptoTM ISO 26623 • Droite • C6 • NT .. SE16 ..
Détails techniques
| 176ef052f62af6173c44b2bf4cc07c47_° | C6 |
| c20d92502539d168d373855cf208054b_mm | 16 |
| Longueur fonctionnelle l4 (mm) | 100 |
| Désignation d'outil Désignation (mm) | T1051-C6R-18100-TS16 |
| Plaquettes amovibles possibles Type (mm) | TS16-E |
| Largeur fonctionnelle f (mm) | 16 |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 630 |
| 870457dd05d242c84bc63a270b37a8d7 | 0 |
| Type de forme du côté de la machine FMT | EXT |
| Direction de coupe HAND (kg) | R |
| Hauteur fonctionnelle HF (mm) | 0 |
| Code de connexion, plaquette de coupe IIC | WR$$NTSE16**2R***** |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 100 |
| Longueur de porte-à-faux LPR (mm) | 141 |
| Désignation de la plaquette de coupe MIID | TS16-ER1.5ISO |
| nombre des possibilités d'utilisation NOI | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 141 |
| Angle de rotation phi PHI (°) | -90 |
| Angle de rotation rho RHO (°) | 1,5 |
| Forme de plaquette SC | T |
| Codage des places de plaquette SSC | 16 |
| 1f517a5e66f2e04f7eada53cada4423c | RH |
| Classification par image TSYC | T1051-CAPTO-R-TS |
| Masse (poids) WT (kg) | 1,277 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -100 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | -16 |
