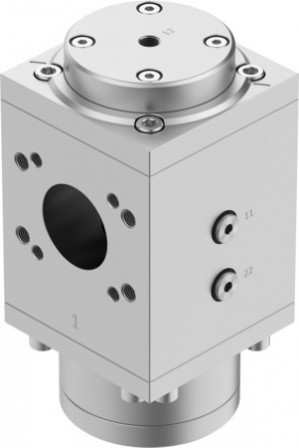

PVEL-P-124-HP7 Distributeur de mise en circuit FESTO 1629205
Référence : K2501000218
Référence web : A700-A488057
Référence fabricant : 1629205
Référence web : A700-A488057
Référence fabricant : 1629205
PVEL-P-124-HP7 Distributeur de mise en circuit
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 5, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne sur les dispositifs sous pression |
| Marquage UKCA (voir la déclaration de conformité) | selon la réglementation britannique pour les appareils sous pression |
| Symbole | 991173 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Fonction de distributeur | 3/2 monostable, fermé |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 50 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | 5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 3 | G1/2 |
| Alimentation en air de pilotage | externe |
| Pression de pilotage (BAR) | 9, 42 |
| Raccord d’air de pilotage 12 | G1/4 |
| Matériau joints d'étanchéité | NBR, PE |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Série | L |
| Diamètre nominal DN | 54 |
| Matériau du piston tiroir | Alliage d'aluminium corroyé |
| Série | PVEL |
Produits similaires
| Série | Conception | Fonction de distributeur | Matériau corps | Matériau piston tiroir | Sécurité d'actionnement | Pression de service MPa (MPa) | Note sur le fluide de commande et de pilotage | Note sur la matière | Pression de service (BAR) | Mode d'actionnement | Type de rappel | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Valeur b | Valeur C (l/sbar) | Matériau joints | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HE-G3/8-LO Robinet d'arrêt FESTO 197133
Référence web : A700-A175285
Référence : C2501100025 |
HE | 3/2 bistable | 1, 10 | manuel | G1 | 0.42 | |||||||||||||
|
HE-G1/2-LO Robinet d'arrêt FESTO 197134
Référence web : A700-A661403
Référence : H2501002181 |
HE | 3/2 bistable | 1, 10 | manuel | G1 | 0.28 | |||||||||||||
|
HE-G3/4-LO Robinet d'arrêt FESTO 197135
Référence web : A700-A250047
Référence : H2505500062 |
HE | 3/2 bistable | 1, 10 | manuel | G1 | 0.21 | |||||||||||||
|
HE-G1-LO Robinet d'arrêt FESTO 197136
Référence web : A700-A679273
Référence : H2501002247 |
HE | 3/2 bistable | 1, 10 | manuel | G1 | 0.47 | |||||||||||||
PVEL-P-124-HP7 Distributeur de mise en circuit FESTO 1629205
Référence web : A700-A488057
Référence : K2501000218 |
PVEL | 3/2 monostable, fermé | 0, 50 | pneumatique | Ressort mécanique | G1/2 | |||||||||||||
PVEL-H-124-HP3 Distributeur de mise en circuit FESTO 1629207
Référence web : A700-D084994
|
PVEL | 3/2 bistable | 0, 50 | manuel | Guidage forcée | G1/2 |
