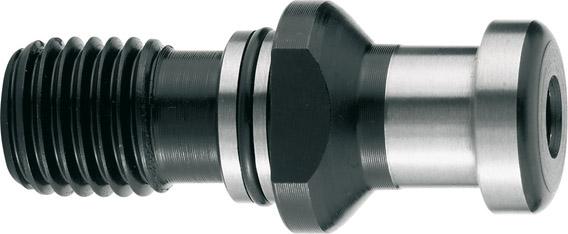

Tirette DIN69872A arrosage central SK30-M16 FORMAT 36850001

Référence web : A589-C603538
Référence fabricant : 36850001

Tirette DIN69872A arrosage central SK30-M16

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Tirette, DIN 69872-A, avec alésageModèle : trempée par cémentation, dureté de HRC 58 ± 2, profondeur de cémentation 0,5 - 0,8. Le filet est roulé conformément à la norme DIN, rectifié parallèlement et bruni. Applications : pour les outils à queue cône fort ISO 7388-1 (DIN 69871) et ISO 7388-2 (JIS B 6339 MAS/ BT) sur les centres d’usinage et les machines CN.

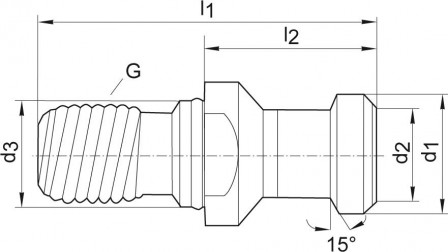

Détails techniques

SK	30
d1 (mm)	13
d2 (mm)	9
d3 (mm)	13
G	M12
l1 (mm)	44
l2 (mm)	24
degrés	15

Produits similaires

	SK	d1 (mm)	d2 (mm)	d3 (mm)	G	l1 (mm)	l2 (mm)	BT
Tirette DIN69872A arrosage central SK40-M16 FORMAT 36850005 Référence web : A589-A024849 Référence : 330010164 Détails	40	19	14	17	M16	54	26
Tirette DIN69872A arrosage central SK50-M24 FORMAT 36850010 Référence web : A589-A024850 Référence : 330010165 Détails	50	28	21	25	M24	74	34
Tirette DIN69872A SK40-M16 FORMAT 36850015 Référence web : A589-A024851 Référence : 330010166 Détails	40	19	14	17	M16	54	26
Tirette DIN69872A SK50-M24 FORMAT 36850020 Référence web : A589-A024852 Référence : 330010167 Détails	50	28	21	25	M24	74	34
Tirette ISO 7388II B SK40-M16 arrosage central FORMAT 36850025 Référence web : A589-A024853 Référence : 330010168 Détails	40	18,95	12,95	17	M16	44,5	16,4
Tirette ISO 7288II B SK50-M24 arrosage central FORMAT 36850030 Référence web : A589-C604257 Détails	50	29,1	19,6	25	M24	65,5	25,55
Tirette JISB6339 BT40 45° FORMAT 36850035 Référence web : A589-A318342 Référence : B3301300169 Détails		15	10	17	M16	60	35	40
Tirette JISB6339 BT40 60° FORMAT 36850040 Référence web : A589-C603295 Détails		15	10	17	M16	60	35	40
Tirette JISB6339 BT40 90° FORMAT 36850045 Référence web : A589-C603297 Détails		15	10	17	M16	60	35	40
Tirette Ott SK40-M16 avectaraudage FORMAT 36850050 Référence web : A589-C603696 Détails	40	25	21,1	17	M16	53	25
