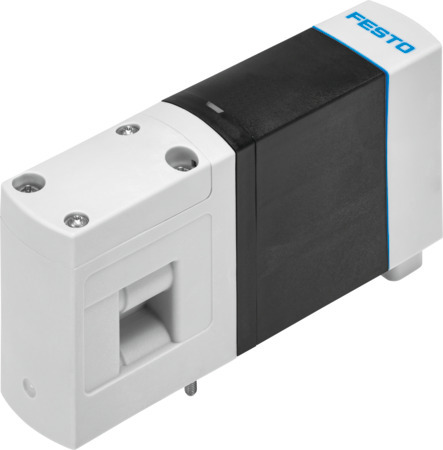

VEVM-S1-27-B-C-F-1T1L Distributeur FESTO 8047503
Référence web : A700-D085246
Référence fabricant : 8047503
Référence fabricant : 8047503
VEVM-S1-27-B-C-F-1T1L Distributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Poids du produit (g) | 200 |
| Conception | siège piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 4.2 |
| Fonction de distributeur | Affectation par Motion App |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | 3, 8 |
| Fonction d'échappement | non réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | piloté |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (°C) | 5, 50 |
| Température ambiante (°C) | 5, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification impossible |
| Raccord pneumatique 1 | G3/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G3/8 |
| Alimentation en air de pilotage | externe |
| Pression de commande (bar) | 3, 8 |
| Temps de commutation Arrêt (ms) | 8.5 |
| Temps de commutation Marche (ms) | 8.5 |
| Température de stockage (°C) | -20, 40 |
| Fluide de commande | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Matériau joints | NBR, TPE-U(PU) |
| Matériau corps | PA |
| Dimension modulaire (MM) | 28 |
| Raccord pneumatique 4 | G1/8 |
| Valeur C (l/sbar) | 2 |
| Raccord d'échappement de pilotage 84 | M7 |
| Raccord de pilotage 14 | M5 |
| Innocuité alimentaire | voir Informations complémentaires sur les matériaux |
| Humidité relative de l'air | 0 - 90 % |
| Facteur de marche | 100 % |
| Variations de tension admissibles | +/- 25 % |
| Tension de service nominale CC (V) | 24 |
| Test de résistance au feu du matériau | UL94 HB |
| Indication d'état | LED bleue = état normal, LED rouge = dysfonctionnement |
| Remarque concernant la pression de service | 0 - 8 bar avec air extérieur, Le fonctionnement par le vide -0,95 à 0 bar ne doit pas être connecté au port 3 |
| Taille de distributeur (mm) | 27 |
| Consommation puissance électrique (W) | 1.5 |
| Standard nominal flow rate, exhaust 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 480 |
| Compatible vide | oui |
| Standard nominal flow rate pressurisation 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 450 |
| Raccord orifice de ventilation | M7 |
| Série | VEVM |
