Attachement axial WALTER C6-ASHR3-36125-20

Référence web : I994-B686766
Référence fabricant : C6-ASHR3-36125-20

Attachement axial

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Attachement axial C.-ASH • métrique • Walter Capto^TM ISO 26623 • Droite • C6 • 63mm

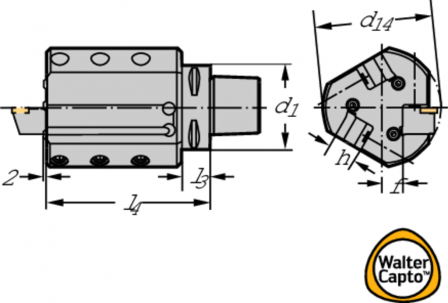

Détails techniques

Taille Taille (mm)	C6
f8e4a08a0519c1af372f72fe1b4beab8_mm	90
Hauteur h (mm)	20
Longueur fonctionnelle l₄ (mm)	125
longueur utile l₃ (mm)	125
Désignation d'outil Désignation (mm)	C6-ASHR3-36125-20
Largeur fonctionnelle f (mm)	16
Poids Poids (kg)	3,9
Taille d'attachement de base du côté de la pièce à usiner CZCWS	2012
a6a747670df6118420b634797ae3ec0a_mm	90
Type de forme du côté de la pièce FMT	INT
Direction de coupe HAND	R
Hauteur fonctionnelle HF (mm)	20
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	125
Longueur de porte-à-faux LPR (mm)	125
Longueur de queue LS (mm)	38
Hauteur totale OAH (mm)	89,35
Quantitée résiduelle de réaffûtage OAL (mm)	163
Largeur totale OAW (mm)	81
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Classification par image TSYC	ASH-AXIAL-3-CAPTO
Largeur fonctionnelle WF (mm)	16
Masse (poids) WT (kg)	3,924
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Norme J1	ISO26623-1
Identification du numéro de commande J21	C6-ASHR3-36125-20
Identifiant de l'entreprise J3	W
Code de connexion du côté de la pièce J4	VKT01A2012**VKT01A2022**
Code de connexion, du côté de la machine J6	CCS01C0630$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89
