Attachement axial WALTER C6-ASHS-58115-32

Référence web : I994-B684850
Référence fabricant : C6-ASHS-58115-32

Attachement axial

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

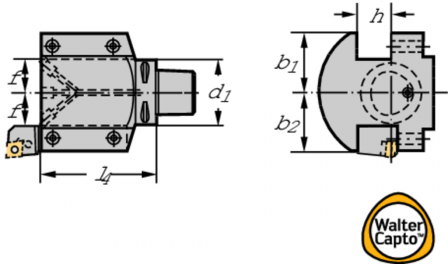

Attachement axial C.-ASH • métrique • Walter Capto^TM ISO 26623 • Neutre • C6 • 63mm

Détails techniques

Taille Taille (mm)	C6
f8e4a08a0519c1af372f72fe1b4beab8_mm	140
Hauteur h (mm)	32
Longueur fonctionnelle l₄ (mm)	115
longueur utile l₃ (mm)	115
Désignation d'outil Désignation (mm)	C6-ASHS-58115-32
Largeur fonctionnelle f (mm)	33
Poids Poids (kg)	7,7
da1f595ae049c01c1f2c00bfcf5333ba_mm	3220
a6a747670df6118420b634797ae3ec0a_mm	140
Type de forme du côté de la pièce FMT	INT
Direction de coupe HAND	N
Hauteur fonctionnelle HF (mm)	32
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	115
Longueur de porte-à-faux LPR (mm)	115
Longueur de queue LS (mm)	38
Hauteur totale OAH (mm)	110
Quantitée résiduelle de réaffûtage OAL (mm)	153
Largeur totale OAW (mm)	116
Angle de rotation phi PHI (°)	0
a7b0802a77c1a7a45334bd85a0d325a9_mm	70
146eaf54d26b2287504255f9e9541d8a_mm	58
Angle de rotation rho RHO (°)	0
Classification par image TSYC	ASH-AXIAL-2-CAPTO
Largeur fonctionnelle WF (mm)	33
Masse (poids) WT (kg)	7,65
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Norme J1	ISO26623-1
Identification du numéro de commande J21	C6-ASHS-58115-32
Identifiant de l'entreprise J3	W
Code de connexion du côté de la pièce J4	VKT01A3220**VKT01A3227**
Code de connexion, du côté de la machine J6	CCS01C0630$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89
