Attachement axial WALTER C8-ASHR45-50135-32
Référence web : I994-B686770
Référence fabricant : C8-ASHR45-50135-32
Référence fabricant : C8-ASHR45-50135-32
Attachement axial
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Attachement axial C.-ASH • métrique • Walter CaptoTM ISO 26623 • Droite • 80mm

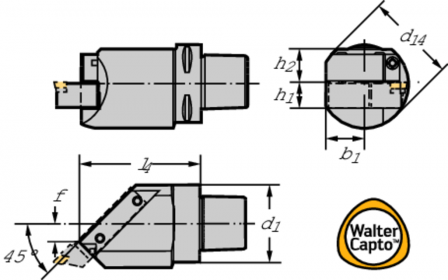

Détails techniques
| Diamètre d'admission d1 (mm) | 80 |
| 5b784d8f2346d6b42886f019345df0a0_mm | 140 |
| Hauteur du pic h1 (mm) | 32 |
| Longueur fonctionnelle l4 (mm) | 135 |
| Longueur de queue l5 (mm) | 135 |
| Désignation d'outil Désignation (mm) | C8-ASHR45-50135-32 |
| 5c9dfe9218e53ffaa5ae0d81eebea0a7_mm | 45 |
| Largeur fonctionnelle f (mm) | 17 |
| Poids Poids (kg) | 6,72 |
| a6a747670df6118420b634797ae3ec0a_mm | 140 |
| Type de forme du côté de la pièce FMT | INT |
| Direction de coupe HAND | R |
| Hauteur fonctionnelle HF (mm) | 32 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 135 |
| Longueur de porte-à-faux LPR (mm) | 135 |
| Longueur de queue LS (mm) | 48 |
| Hauteur totale OAH (mm) | 110 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 183 |
| Largeur totale OAW (mm) | 95 |
| Angle de rotation phi PHI (°) | 0 |
| 146eaf54d26b2287504255f9e9541d8a_mm | 45 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC (kg) | ASH-AXIAL-45-CAPTO |
| Largeur fonctionnelle WF (mm) | 17 |
| Masse (poids) WT (kg) | 6,72 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Sortie du fluide de refroidissement H22 | 0 |
| Norme J1 | ISO26623-1 |
| Identification du numéro de commande J21 | C8-ASHR45-50135-32 |
| Désignation du produit J22 | 5193 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | VKT01A3220****VKT01A |
| Code de connexion, du côté de la machine J6 | CCS01C0800$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
